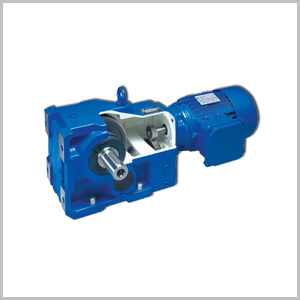

Цилиндро-конические мотор-редукторы Nord |
|
Цилиндро-конические мотор-редукторы NORD - это современное оборудование с чрезвычайно широкой областью применения, востребованное сегодня во многих отраслях народной промышленности. Цилиндро-конические мотор-редукторы Nord являются угловыми редукторами. Вал двигателя и выходной вал образуют угол 90 градусов. Ведомое коническое колесо может быть расположено слева или справа от ведущей конической шестерни, благодаря чему можно изменить направление вращения приводного или выходного валов. Для установки на опорах, на фланце, для монтажа непосредственно с валом приводимого механизма. используются сплошные или пустотелые валы. Благодаря этому существует возможностьудобного расположения привода. Цилиндро-конический редуктор NORD представляет собой надежную конструкцию с мощным чугунным корпусом, комплектующуюся встроенным устройством блокировки обратного хода, а также различными по исполнению электродвигателями, мощность которых может колебаться в пределах 200 кВт и крутящим моментом до 20000 Нм. По конструктивному исполнению аналогичны угловым приводам Flender и Bonfiglioli.
Предлагаются 13-и типоразмеров в вариантах:
- с креплением на лапах
- с креплением на фланце
- с полым валом
- со сплошным валом
- двусторонним выходным валом
Диапазон мощности от 0,12 - 160 кВт. Диапазон вращающего момента 65 - 64 492 Нм. |
|
Варианты исполнения:
- сплошной выходной вал, крепление на лапах
- полый выходной вал, крепление на лапах
- полый выходной вал, фланец B14
- полый выходной вал, шлицевой, DIN 5480
- полый выходной вал, фланец B14 с консолью против поворачивания
- полый выходной вал, крепление на лапах, фланец B5
- полый выходной, крепление на лапах, фланец B14
- полый выходной вал, фланец B14 с упором против поворачивания
- блокировка обратного хода в соединении W
- полый вал со стяжной муфтой
- встроенная блокировка обратного хода
- сплошной выходной вал, фланец B5
- усиленные подшипники
- дополнительный усиленный подшипниковый узел для перемешивающих устройств
- дополнительный усиленный подшипниковый узел для перемешивающих устройств с повышенной защитой от протечек масла
- сплошной выходной вал, фланец B14
- исполнение редуктора со свободным входным валом
- сплошной выходной вал, двусторонний, крепление на лапах
Все мотор-редукторы Nord заправляются синтетическим маслом на весь срок службы и не требуют обслуживания.
| Типоразмер |
Количество ступеней |
Диапазон передаточных чисел |
Максимальный крутящий момент (Нм) |
| SK 92072 |
2 |
3,85 - 54,65 |
90 |
| SK 92172 |
2 |
4,10 - 72,31 |
120 |
| SK 92372 |
2 |
5,30 - 62,85 |
230 |
| SK 92672 |
2 |
4,85 - 59,25 |
380 |
| SK 92772 |
2 |
4,81 - 64,01 |
660 |
| SK 9012.1 |
3 |
8,09 - 332,37 |
400 |
| SK 9016.1 |
3 |
12,51 - 277,84 |
610 |
| SK 9022.1 |
3 |
8,78 - 276,86 |
860 |
| SK 9032.1 |
3 |
8,48 - 295,85 |
1550 |
| SK 9042.1 |
3 |
8,83 - 329,69 |
2800 |
| SK 9052.1 |
3 |
8,10 - 289,61 |
4800 |
| SK 9062.1 |
3 |
8,66 - 235,27 |
8200 |
| SK 9082.1 |
3 |
8,04 - 296,80 |
13000 |
| SK 9086.1 |
3 |
8,04 - 230,64 |
20000 |
| SK 9092.1 |
3 |
10,68 - 297,51 |
32000 |
| SK 9013.1 |
4 |
141,29 - 1690,10 |
400 |
| SK 9017.1 |
4 |
134,32 - 1412,69 |
610 |
| SK 9023.1 |
4 |
228,47 - 1899,26 |
860 |
| SK 9033.1 |
4 |
167,45 - 3635,95 |
1550 |
| SK 9043.1 |
4 |
172,08 - 4246,38 |
2800 |
| SK 9053.1 |
4 |
164,99 - 3735,92 |
4800 |
| SK 9072.1/32, SK 9072.1/342 |
5 |
128,41 - 4319,55 |
8200 |
| SK 9082.1/42, SK 9082.1/52 |
5 |
123,13 - 4671,14 |
13000 |
| SK 9086.1/52 |
5 |
144,60 - 4818,83 |
20000 |
| SK 9092.1/52 |
5 |
191,28 - 4916,63 |
32000 |
|
