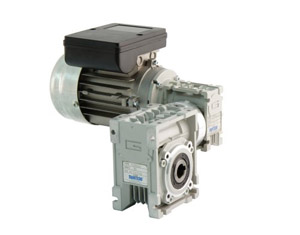

Мотор-редукторы червячные двухступенчатые CHM/CHM Chiaravalli





Червячные редукторы производства Chiaravalli Trasmissioni SpA (Италия) пригодны для разнообразных типов монтажа. Постоянный контроль на всех стадиях производства обеспечивает наилучшее качество редукторов. Корпусы редукторов размеров от 025 до 090 - алюминиевые, размеров 110 и 130 - чугунные.
Все изделия покрашены аллюминиевой краской RAL 9022 для защиты деталей от износа и возникновения микротрещин корпуса.
Редукторы снабжены по меньшей мере одной заливной горловиной, которая используется в т.ч. и для тестирования возможных протечек масла.
Соединительные фланцы позволяют комбинировать 2 редуктора для получения более высоких передаточных чисел.



CHM/CHM характеристики с четырехполюсным электродвигателем - 1400 оборотов на входе



типоразмер редуктора передаточное число, i число оборотов на выходе, n2 (об/мин) мощность двигателя, P1 (кВт) крутящий момент, T2 (Нм) CHM  025/030 300 4.7 0.09 31 400 3.5 0.09 28 500 2.8 0.09 34 600 2.3 0.09 31 750 1.9 0.09 34 900 1.6 0.09 31 1200 1.2 0.09 31 1500 0.9 0.09 26 1800 0.8 0.09 23 2400 0.6 0.09 23	типоразмер редуктора передаточное число, i число оборотов на выходе, n2 (об/мин) мощность двигателя, P1 (кВт) крутящий момент, T2 (Нм) CHM  040/075 300 4.7 0.37 405 400 3.5 0.25 336 500 2.8 0.25 307 600 2.3 0.18 362 750 1.9 0.18 391 900 1.6 0.18 325 1200 1.2 0.18 359 1500 0.9 0.09 360 1800 0.8 0.09 404 2400 0.6 0.09 330
типоразмер редуктора передаточное число, i число оборотов на выходе, n2 (об/мин) мощность двигателя, P1 (кВт) крутящий момент, T2 (Нм) CHM  030/040 300 4.7 0.09 70 400 3.5 0.09 63 500 2.8 0.09 57 600 2.3 0.09 72 750 1.9 0.09 72 900 1.6 0.09 73 1200 1.2 0.09 65 1500 0.9 0.09 73 1800 0.8 0.09 73 2400 0.6 0.09 65	типоразмер редуктора передаточное число, i число оборотов на выходе, n2 (об/мин) мощность двигателя, P1 (кВт) крутящий момент, T2 (Нм) CHM  040/090 300 4.7 0.37 405 400 3.5 0.37 523 500 2.8 0.37 550 600 2.3 0.37 605 750 1.9 0.25 538 900 1.6 0.25 533 1200 1.2 0.18 629 1500 0.9 0.18 588 1800 0.8 0.18 492 2400 0.6 0.18 625
типоразмер редуктора передаточное число, i число оборотов на выходе, n2 (об/мин) мощность двигателя, P1 (кВт) крутящий момент, T2 (Нм) CHM  030/050 300 4.7 0.18 142 400 3.5 0.18 127 500 2.8 0.09 123 600 2.3 0.09 143 750 1.9 0.09 148 900 1.6 0.09 141 1200 1.2 0.09 118 1500 0.9 0.09 139 1800 0.8 0.09 155 2400 0.6 0.09 124	типоразмер редуктора передаточное число, i число оборотов на выходе, n2 (об/мин) мощность двигателя, P1 (кВт) крутящий момент, T2 (Нм) CHM  050/110 300 4.7 0.75 871 400 3.5 0.75 1013 500 2.8 0.55 984 600 2.3 0.55 1062 750 1.9 0.55 1128 900 1.6 0.37 1079 1200 1.2 0.25 943 1500 0.9 0.25 1064 1800 0.8 0.25 1075 2400 0.6 0.18 1001
типоразмер редуктора передаточное число, i число оборотов на выходе, n2 (об/мин) мощность двигателя, P1 (кВт) крутящий момент, T2 (Нм) CHM  030/063 300 4.7 0.22 210 400 3.5 0.18 222 500 2.8 0.18 205 600 2.3 0.18 208 750 1.9 0.18 216 900 1.6 0.09 200 1200 1.2 0.09 236 1500 0.9 0.09 204 1800 0.8 0.09 202 2400 0.6 0.09 220	типоразмер редуктора передаточное число, i число оборотов на выходе, n2 (об/мин) мощность двигателя, P1 (кВт) крутящий момент, T2 (Нм) CHM  063/130 300 4.7 1.50 1789 400 3.5 1.10 1519 500 2.8 1.10 1629 600 2.3 0.75 1631 750 1.9 0.75 1804 900 1.6 0.75 1826 1200 1.2 0.55 1705 1500 0.9 0.37 1674 1800 0.8 0.37 1698 2400 0.6 0.25 1624



Пример заказа: CHM/CHM 040/090 FA 2 500 OAD 63B14 V5





Габаритные размеры CHM-CHM/CHMR-CHM





Монтажные положения для CHM/CHM-CHME, CHMR/CHM-CHME



Позиции фланцев выходного вала для CHM 030-130









Размеры фланца для присоединения электродвигателей к CHM-CHME-CHMR-CHMRE 030-130









Размеры фланцев выходного вала для CHM-CHME-CHMR-CHMRE 030-130
